背景

一方面，用电企业采用人工定期巡检方式，存在数据精度低、发现故障慢、寻找故障点困难等问题。电力检修公司根据用电企业反馈，排查故障用时比较长、没有有效的手段精确定位故障区段，为了提高服务竞争力、提高运维工作效率、降本增效，纷纷开展智能配电房运维方式。

另一方面，政策对于配售电业务的开放，目前注册的售电公司将近千家。单一从事售电业务的配售电公司很难存活，售电公司也纷纷采取售电、电力设备运维、能源管理、节能服务等模式一体的运作方式，才能在市场上站稳脚。数据都来自配电房内的设备。因此配电房数据通讯是做配售电业务的基础。

配电房数据采集包括以下几方面：

u 和售配电计费、能源管理相关的电能表数据采集；

u 和电力安全相关的继保装置数据采集；

u 和配电房设备、电缆、母排安全相关的门禁、水浸、温湿度、消防等数据采集；

用电企业的用电规模、配电房建设方式均不相同，在配电房数据采集领域，配电房个数以及配电房内设备数量是通讯方案设计的关键因素。

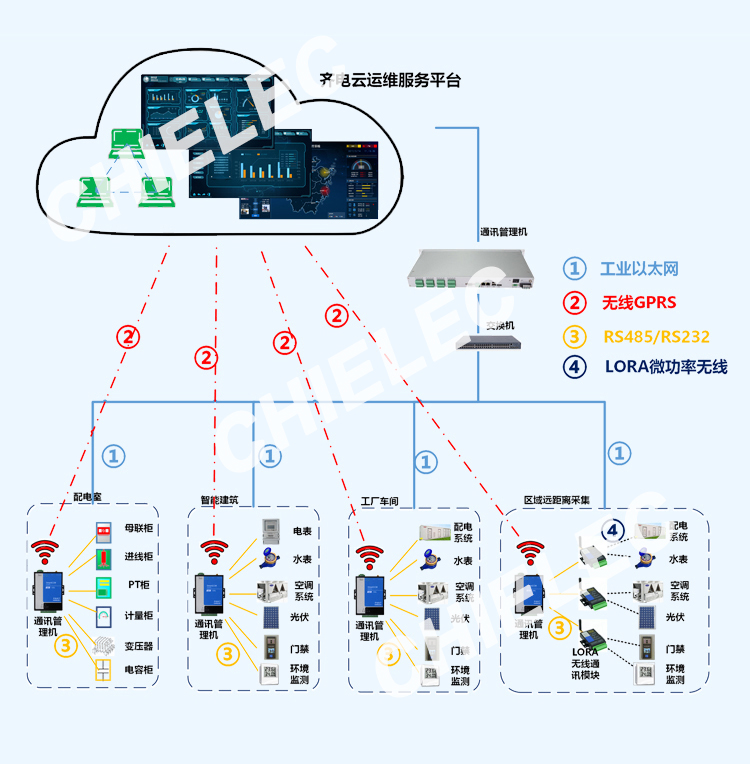

每个配电房作为一个采集单元，整个园区采用光纤环网方式汇聚数据到其中一个配电房，再从汇聚配电房发送数据到前置服务器中，不同主站或主站的不同功能模块从数据库服务器获取数据，做相应的统计分析。

根据配电房中的产品需求分布，齐电电子提供以下选型表为用户选择。

设备型号	基本参数
QDMS-700配电运维管理云平台	云平台+pc客户端+手机app 24小时实时监控，让运维工作更轻松。
QD-720L	2网四串可以采集100个设备 WIFI/GPRS选配
QD-720M	2网8串可以采集200个设备 WIFI/GPRS选配
QD-WX-S10	对上微功率无线，LORA/ NB-IOT选配对下1路RS485/RS232
QD-WXCK10	对上微功率无线， LORA/ NB-IOT选配对下1路RS485/RS232 实现控制回路控制
QD-WXJL10	对上微功率无线， LORA/ NB-IOT选配对下1路RS485/RS232 实现一路电气量采集（电压、电流、电量）
QD-330M	三相测控电表，精度0.5s 485通讯接口

协议介绍

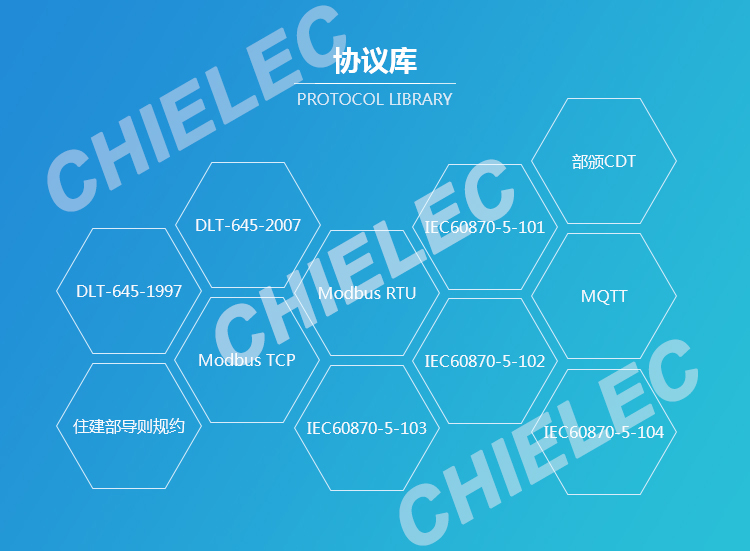

配电站中需要采集电能表、保护装置、环境监测装置、门禁等设备的数据，还要将采集的数据上传到上级主站系统，一般用到的协议如下：

设备介绍

保护测控

测控、保护装置厂家较多，有MODBUS、101、103、104等。

电表

配电房内的电表主要分计费和用电分析两种。计费电表一般采用 DL/T645_2007规约。用电分析电表采用DL/T645_2007或MODBUS两种方式通讯。

环境监测

环境监测主要是温湿度，较多的是MODBUS协议或者模拟量输出，如果是模拟量输出，需要配合模拟量采集模块使用。

门禁等

较多的是MODBUS协议或者开关量输出，如果是开光量输出，需要配合开关量采集模块使用。

运行业绩

共接入配电房500余个。
